產品特點Product Features
No.1
硬件按需定制：內裝元件品牌為施耐德、正泰、德力西、ABB、天正、西門子、上海人民、中國人民、常熟等一線品牌，可根據用戶要求定制，也可增加配置，例如可加裝電涌保護器、電流表、電壓表、互感器等。
No.2
系統安全穩定：專業電子工程師設計電路，具有過載、短路保護功能，可根據用戶要求加裝帶漏電保護功能產品;
No.3
采用質優板材：殼體采用鋁合金壓鑄或優質碳鋼板(不銹鋼)焊接成型，外殼結構緊湊合理、材質密度高、防爆性能優良，牢固可靠，抗震、剛沖擊。
No.4
防腐性能：殼體表面采用高壓靜電噴塑處理，螺絲緊固件采用不銹鋼材質，配合高精度加工工藝，具有高防腐、高防銹、高防水等特點，也可根據客戶需求采用不銹鋼材質制作，來滿足在各類強酸、強堿、防護要求較高的惡劣環境中長期正常工作。
No.5
防爆結構：本司承諾所有防爆產品均嚴格按照國家防爆標準系列文件設計，完全達到國家防爆標準等級和設計要求，并取得相關國家防爆證書及檢測報告，證書齊全，安全可靠，品質優良。
No.6
安裝方式：鋼管，防爆撓性管、防爆電纜，布線簡單，安裝方便。
結構概述
本產品適用于石油化工、海上鉆井平臺、冶金、醫藥、輕工、紡織、食品、生物工程、航天航空工程以及軍事設施等工廠中，具有ⅡA、ⅡB、ⅡC類T1～T4爆炸性氣體或蒸氣環境；海拔高度不超過2000米；25℃時，相對濕度95％以下；工作環境溫度-20℃～+40℃之間。可根據用戶要求安裝各種普通的檢測儀表、分析儀表、顯示儀表、微電腦觸摸屏以及普通電器元件，對用戶內裝電器元件基本不受限制。

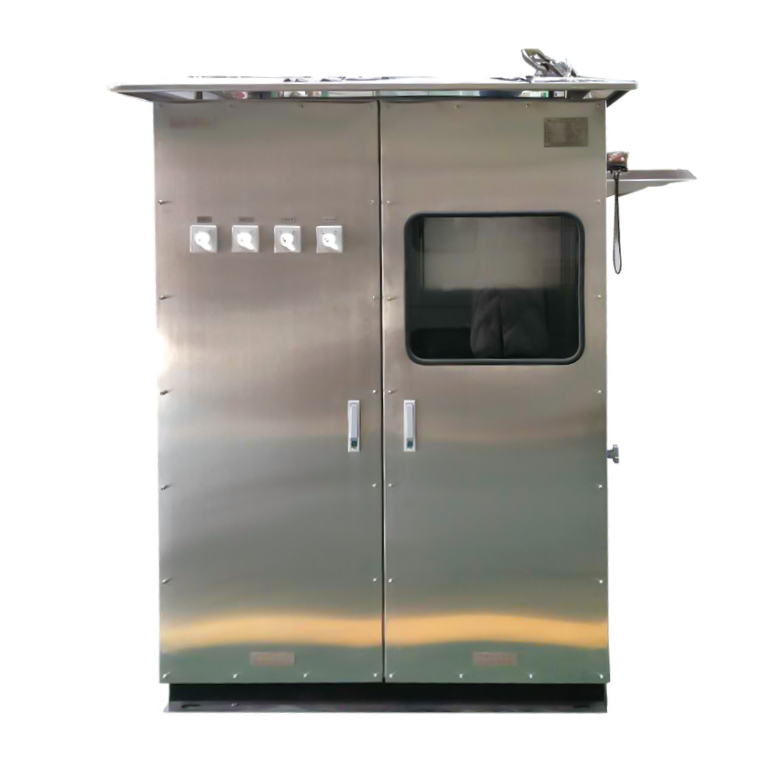

配電柜由柜體、自控系統、布氣系統、報警系統、配電系統組成；柜體為柜式上下結構,由上腔正壓腔和下腔副腔組成，副腔內裝自控系統、報警系統及用戶的進出電纜；正壓腔內裝部分自控系統的防爆元件及用戶的配電系統元件。
本配電柜進氣方式為通風型，即不間斷連續供氣，正壓腔內裝元件的工作熱量可隨氣路帶走，具有很好的散熱效果。
本產品引用GB3836.1-2000 ,GB3836.5-2004以及相關標準設計、制造、檢驗。
工作原理
配電柜在自動控制系統的控制下，通入保護氣體，正壓腔內壓力高于正壓腔外的壓力，形成微正壓的安全小環境，從而阻止了可燃性危險氣體進入正壓腔內，保證內裝普通儀表和電器元件的安全運行。
自動控制系統主要完成自動換氣、補氣、超高壓報警（或排氣）、欠壓報警、低壓聯鎖、換氣聯鎖等系列功能。
根據用戶要求，本配電柜具有低壓聯鎖功能，低于規定的氣壓值（50Pa）時，自動切斷進入正壓腔的用戶配電電源。
產品安裝
一、 柜體安裝
1、 柜體的安裝位置：戶內或戶外有棚頂，無明顯震動平坦的地方。
2、 本產品安裝方式為落地式，本產品下方設置了專用于固定的安裝孔，具體參數詳見技術圖紙。
3、 布線方式為電纜溝布線，用戶電纜溝結構可參考相關國家標準和行業標準，并結合本柜的結構要求進行設計、施工。
4、 搬運時注意，本產品嚴禁大幅度傾斜，傾斜度不大于100。
5、 本產品在運輸、安裝定位時，嚴禁采用撬、錘等方式進行搬動。否則，可能影響產品的密封性能，導致本產品無法正常運行。
6、 本產品設置了進氣口和排氣口，排氣口可現場排放或引至安全區域排放，現場排放要經過防火閥后在才能排放。用戶現場須提供進氣氣源（潔凈氣體），氣源壓力一般控制在0.2-0.8MPa。進氣氣源為氮氣時，（注意：在密閉的操作室里，要謹慎使用氮氣作為保護氣體，若必須使用氮氣作保護氣體，請注意現場通風，以確保人身安全）。
7、 由于內裝工控電器、觸摸屏等精密電器，氣源進口處需加裝干燥過濾器，以確保氣源為干燥清潔的空氣，否則會影響電器的使用壽命。
8、嚴禁調節減壓閥，否則易造成高壓沖柜（出廠時減壓閥已調節好）。
二、 用戶元件的安裝
1、 由于內裝配電系統元件由用戶自行調整，因此，用戶必須在安全區內進行安裝、設定、調試。
2、 不得撤拆面板上的電器元件，以免影響柜體的氣密性能。
三、 電氣安裝
1、 本產品必須由專業電工，進行操作。
2、 用戶按我公司提供的電氣系統圖、接線圖、端子表等技術文件，結合產品實際情況逐一對應接線。
3、 接線時，請注意各進出電纜的密封性（嚴禁將通頭中的密封圈棄之不用），并視各電纜的松緊程度，用防爆膠泥作適當的密封處理。
4、 用戶的接線、調試完后，將各門關閉時，一定要保證其密封性能。
5、 本柜體必須按要求將接地線接到專用接地螺絲上。
型號規格含義Model specification meaning
PXK-□□/□/□T
特殊要求(無要求可不注)
外形尺寸:寬X高X厚(mm)
S:聯鎖(用戶配電與正壓自控系統低壓聯鎖)
(不要求可不注)
t:通風型
b:補償型
X:箱式
Q:琴臺式
G1:柜式1（上下結構）
G2:柜式2（左右結構）
規格參數Product parameters
選型表Selection table
原理圖Schematic
尺寸規格Dimensions
資質認證Qualification
